タービン流量計

TURBINE FLOW SENSOR



  水、軽油、溶剤、低粘度化学薬品、鉱物油(〜46cSt)等の液体に使用
   ■高温・高圧・ねじ込み・フランジ・へルールにもカスタム対応■
      ※高粘度用 オーバル流量計もご相談ください※

水、軽油、溶剤、低粘度化学薬品、鉱物油(〜46cSt)などの液体に、バッチ処理、流量監視、制御、混合、充填に使用できます。 流量計は正確に制御され、ポンプ、エンジン、バルブ、その他の流量計の性能をテストするために使用。



過去実証されたタービンの原理に基づき、精密タービンブレードの傾斜面に流体が作用し回転します。各ブレードの先端の動きは、測定器の本体内に内蔵されたセンサーによって検出され、パルス信号に変換しその周波数を流量に変換されます。
定格圧力3.5MPa(最大34.5MPaオプション)と、110℃の定格温度(オプション232℃)により、多くの産業に対応可能となっております。ネジ式(ストレート Gネジ[オネジ]・テーパー Rネジ[メネジ] ~40MPa)またはJIS 10K-RFフランジ式接続で12サイズ (0.7 L/min~18,000 L/min) をご用意しておりますので、お客様の様々なご要望にお応えできます。1]ミリボルト正弦波、2]矩形波(方形波)、または 3]4-20 mAアナログ信号の3方式から選択いただけます。

流量/積算測定等可能なディスプレイ設置モデルも選択できます
SUS316製で耐久性があり、耐食性に優れています。ローターは、原材料から削り出しで製造しており実質的に使用上壊れることはありません。


■ タービン式流量計・特長

   ■堅牢なステンレス構造
   ■耐食性(SUS316)
   ■簡単設置/メンテナンス
   ■耐高温(標準−30〜110℃・オプション−30〜232℃)
   ■耐高圧(標準3.5MPa・高圧34.5/40/42MPa)
   ■高精度な流量測定(±0.5%RD)
   ■幅広い流量の対応(0.7〜18,000L/分)

   ■流量管理による生産品質の向上
   ■高品質タービン流量計(再現性±0.1%RD)
   ■Gネジ/Rネジ/JIS 10K-RF フランジに対応
   ■突発的な過流量にも短時間許容(〜20%)
   ■個別の校正証明書発行
   ■低圧力損失(0.05MPa)
   ■双方向フロー設置可能

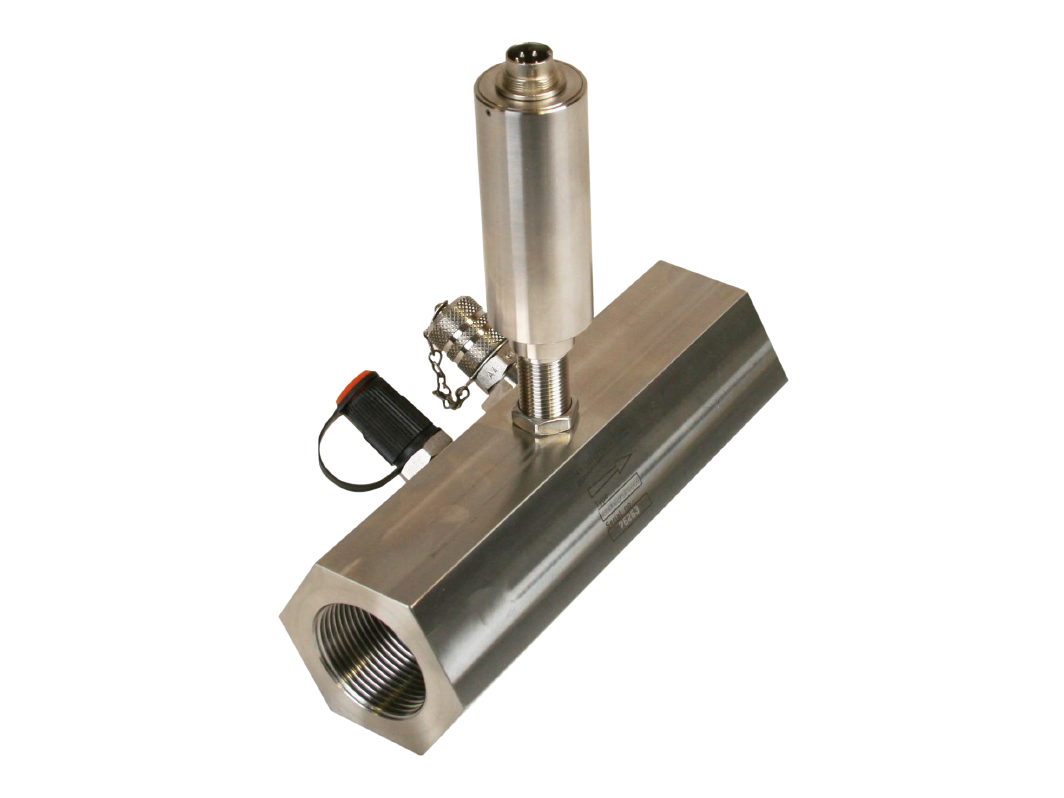

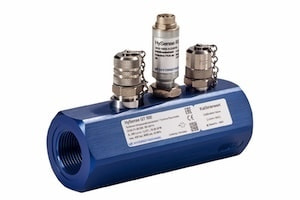

RN3メネジ40MPa高圧仕様

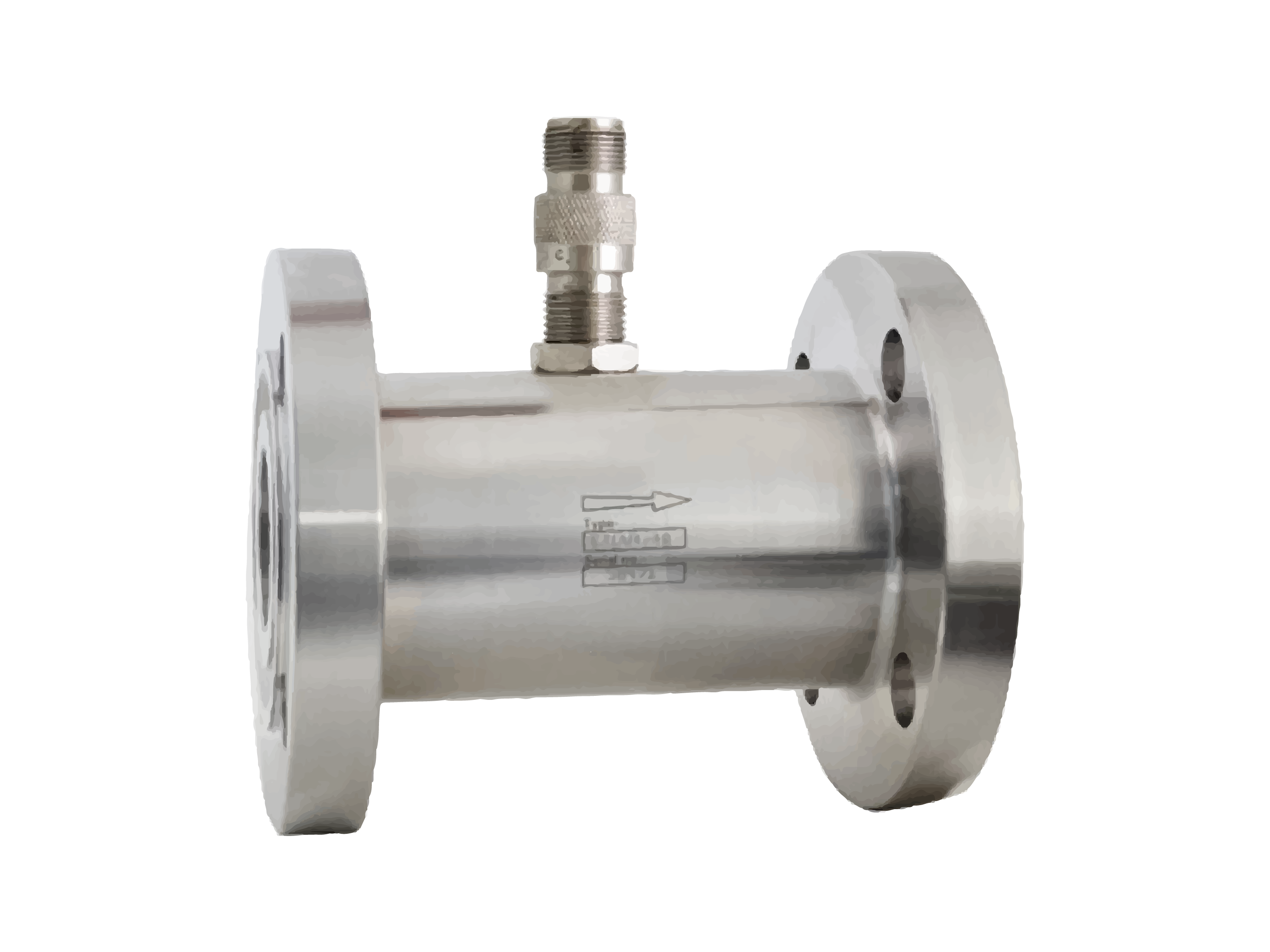

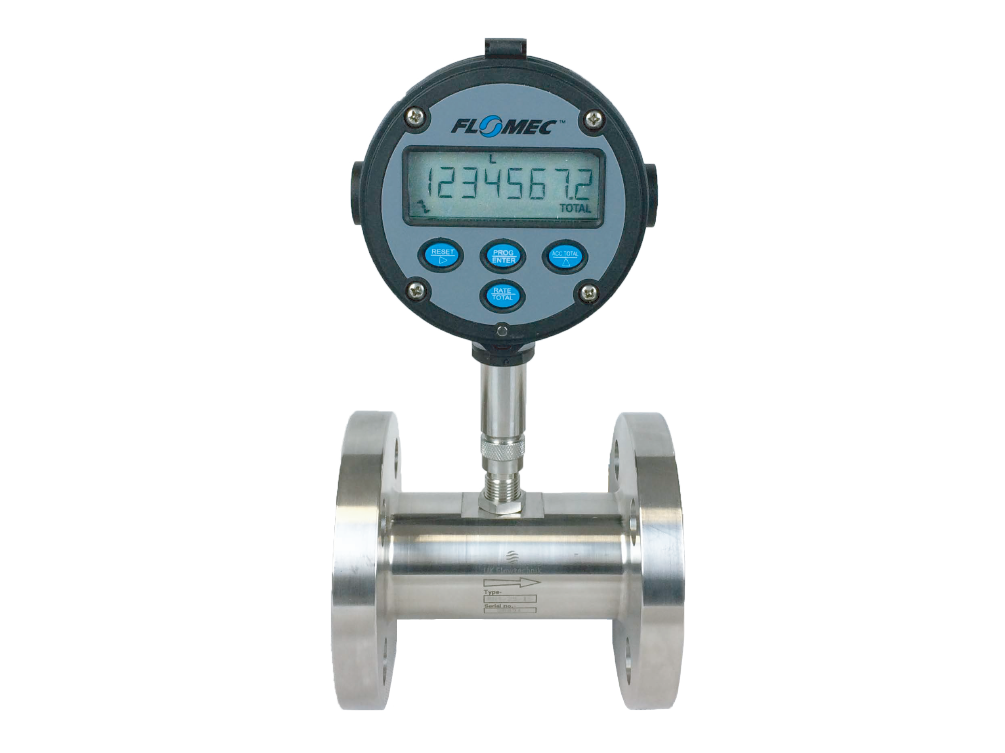

RN4フランジモデル

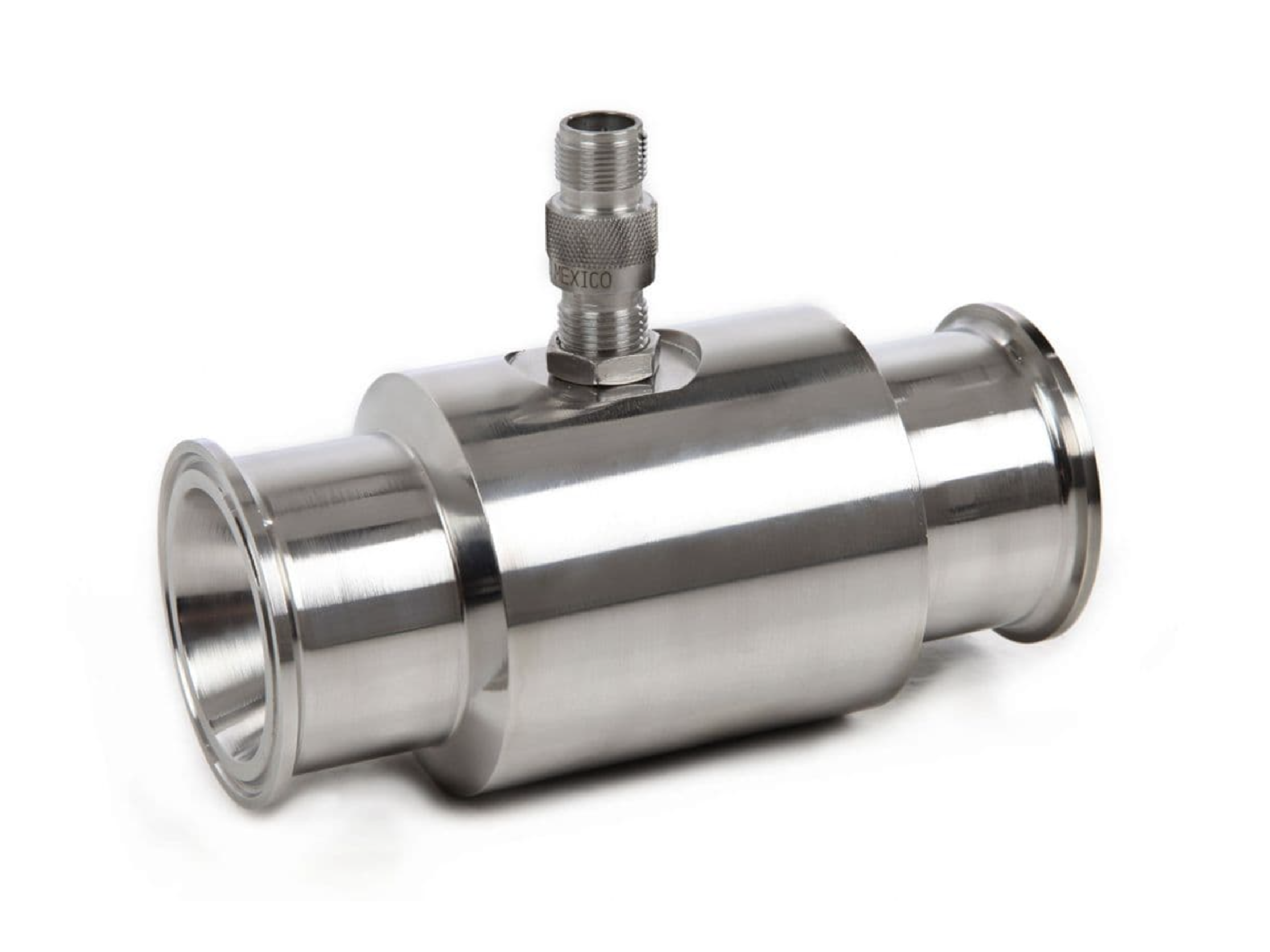

RN7へルールサニタリー仕様

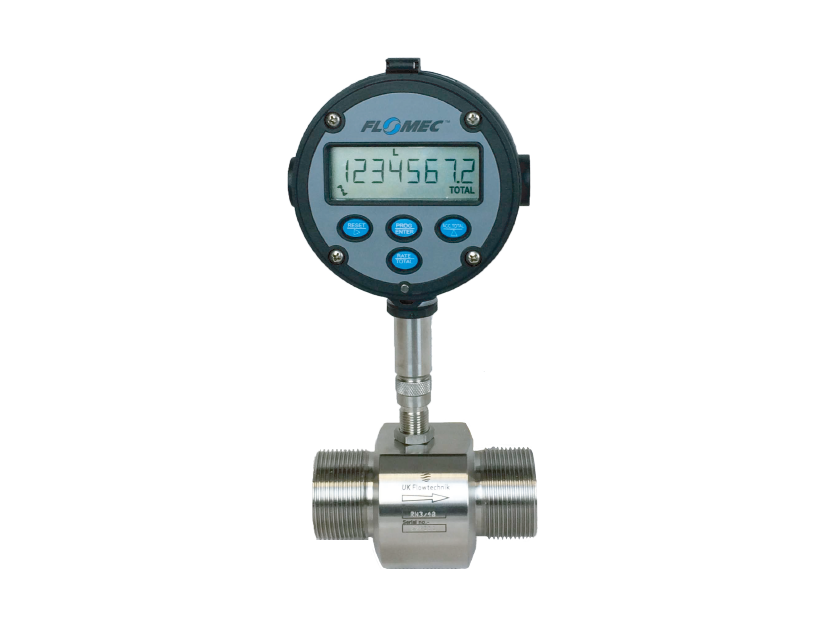

ネジ込みディスプレイ付き

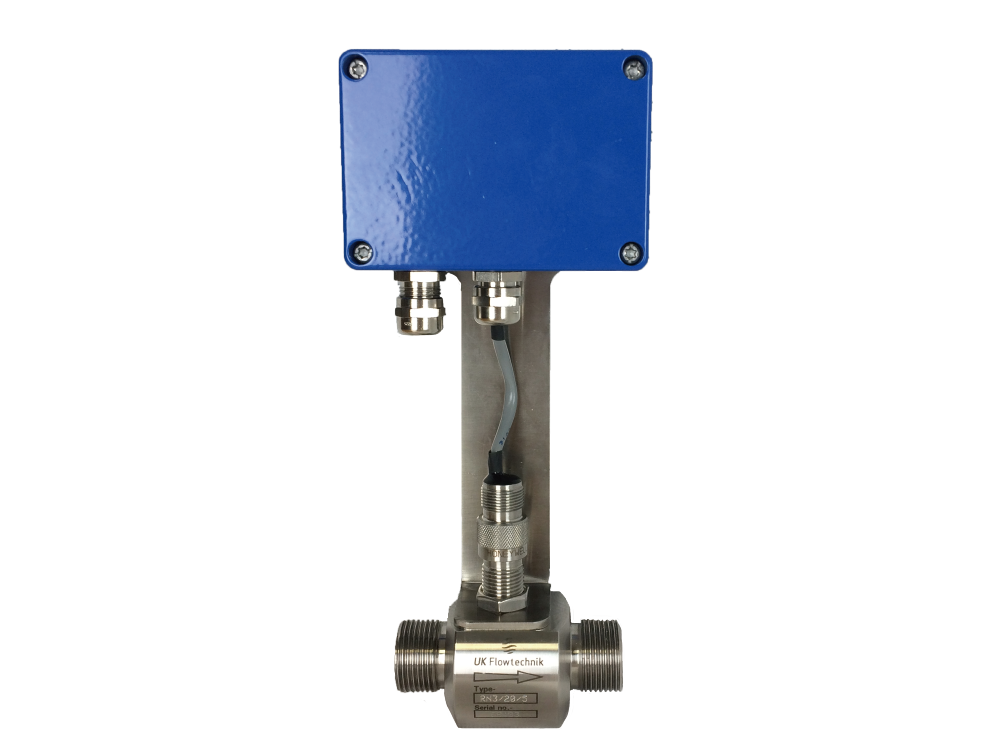

4-20mAアナログ出力

JIS 10K RFフランジ
ディスプレイ付き

■ タービン式流量計・測定原理

液体が流れ内蔵ローターが回転すると、センサーがブレード先端の動きを検出しパルスを発生します。パルスの周波数は、流量に比例し測定値を出力します。

信号は、ローカルディスプレイ、リモートディスプレイに使用するか、または別の制御システムにワイヤレス送信する送信機と組み合わせることも可能。弊社では、お客様のあらゆる要件を満たす様々なご提案が可能です。

全てのタービン流量計は、個別に水で校正されて出荷されます。1L当たりのパルス数を示す、ISO準拠のトレーサブル証明書を個別に発行いたします。

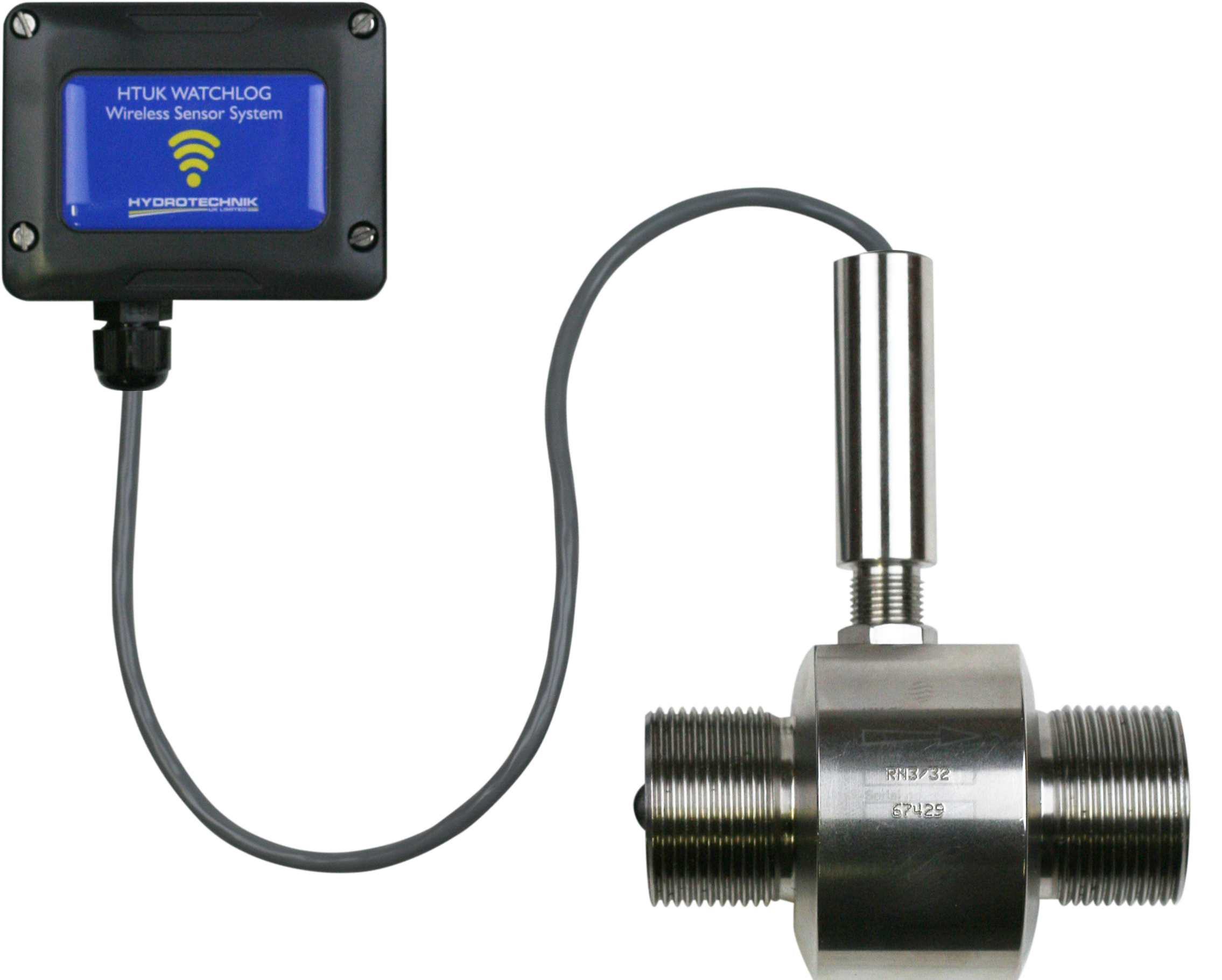

[ワイヤレス方式出力]

■ タービン式流量計・取付設置

流量センサーは、配管に直接インライン設置しますが、乱流を低減し最良の測定値を得るには、上流側にパイプ直径10D以上、下流側にパイプ直径5D以上の直線配管を確保できる箇所に取り付けることをお勧めします。

制御弁がある際には下流側に設置し、ラインをふさぐ異物流入を防ぐため、流量計の前にフィルターを取り付けることをお勧めします。伝送距離が非常に長い場合や、ポンプ、モーター、発電機、スイッチギア、大電流ケーブルの近くなど電気的にノイズの多い環境下では、プリアンプやシールド線も必要となります。

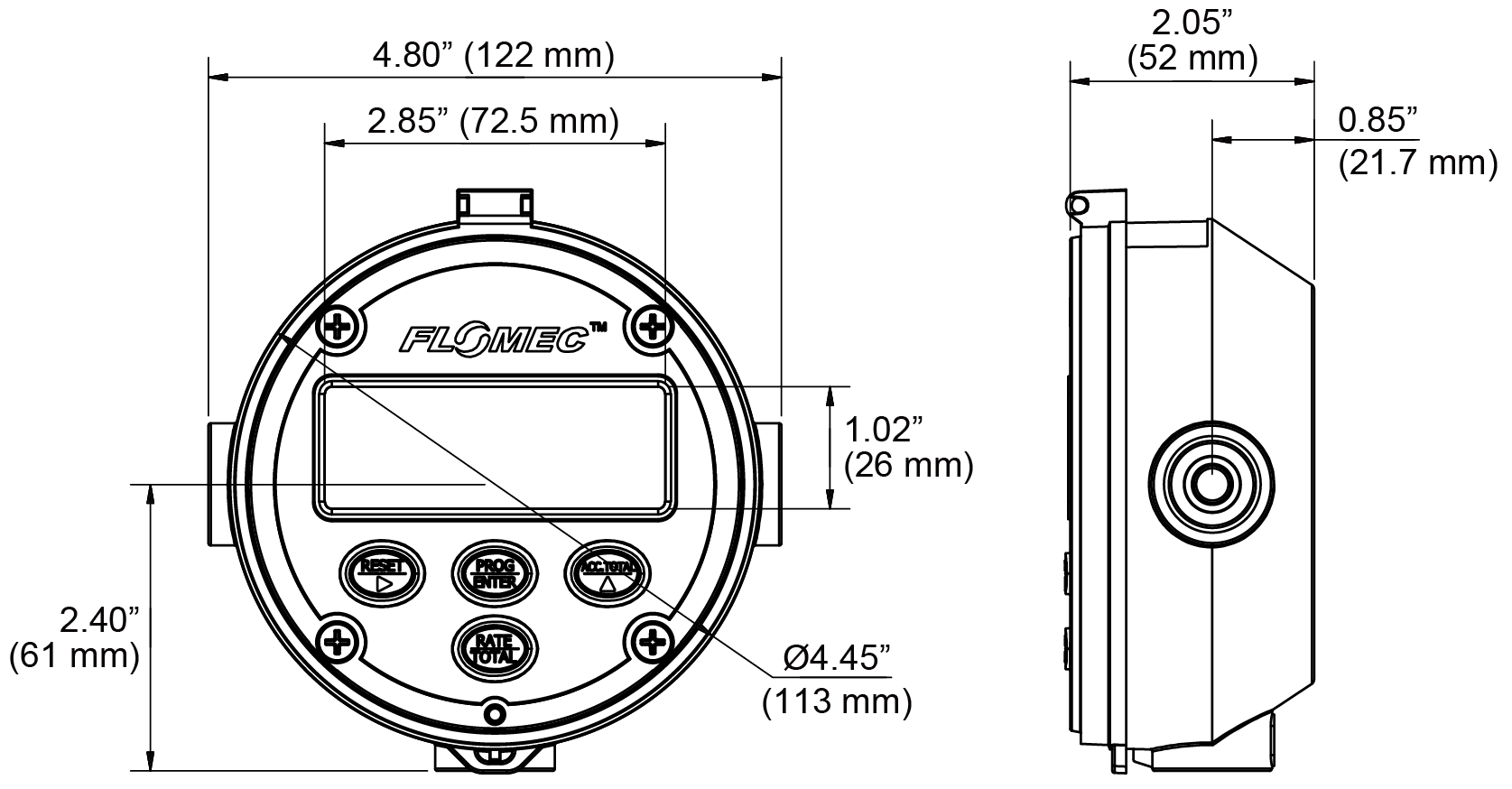

■ 流量・トータル流量積算 表示ディスプレイ・RT14(オプション:-R5)

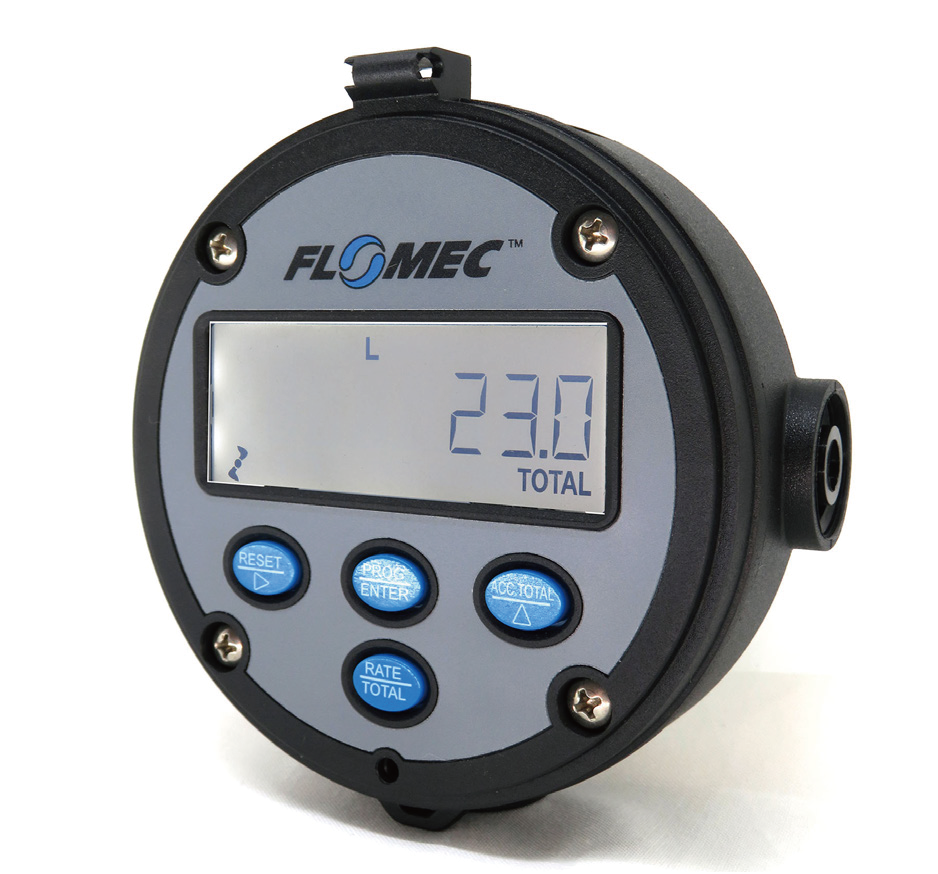

モデル:RT14

RT14は、外部の制御装置や監視装置とのインターフェイスも可能な、より高度なローカル・ディスプレイを必要とするユーザーに最適な流量計用ディスプレイ表示機です。RT14はバックライト付きLCDを搭載しており、暗い場所でも最適な読み取りを可能にします。
流量把握と制御のための4-20mAアナログ信号、重要なプロセスのモニタリングのためのフローアラーム、全体積の遠隔モニタリングのためのスケールされたパルス信号など、殆ど全ての流量測定用途に適合する様々な出力オプションが利用可能です。
RT14は、堅牢なガラス強化ナイロン製筐体に収容されており、IP66/67定格、ゴムボタン、ポリカーボネートスクリーンプロテクター、オプションのIECEx/ATEX本質安全承認が提供可能となっています。RT14は、安全な場所でも危険な場所でも、どのような流量測定用途に最適で、外部の制御・監視装置(PLC、SCADA、DCS)とのインターフェース機能を備えたローカルディスプレイが必要な場合にも最適な製品です。

●LCD表示:8桁(外部電源供給時バックライト点灯) ●瞬時流量表示:8桁・小数点3桁 ●表示単位:Liter, mL, Gallon, Quart, Cubic Meter, Pounds, Kilograms ●タービン流量計入力:ミリボルト正弦波 ●入力スケーリング:0.0001 ~ 9999999.9999 ●線形化:補正点x10 ●パルス出力:瞬時流量比例パルス、ノンスケールドパルス、ハイ/ローアラーム ●アナログ出力:12bit 4-20mA (±0.05% FS @25℃) ●稼働環境温度:-30〜80℃ ●電源:単3リチウム乾電池、外部DC12-30V、4-20mA 2線式ループ電源 ●保護等級: IP66/67

■ タービン式流量計・RN3 共通オプション

ミリボルト正弦波(標準)

-PPW:矩形波(方形波)

-FC7:4-20 mAアナログ信号

-HP:高圧仕様

-HT:ミリボルト正弦波+高温仕様(232℃)

-R5:流量・積算表示 電池式ディスプレイ(パルス出力+4-20mAアナログ出力)

-GM:Gねじ(オネジ)低圧/高圧

-GF:Gねじ(メネジ)高圧のみ

-RF:Rねじ(メネジ)高圧のみ

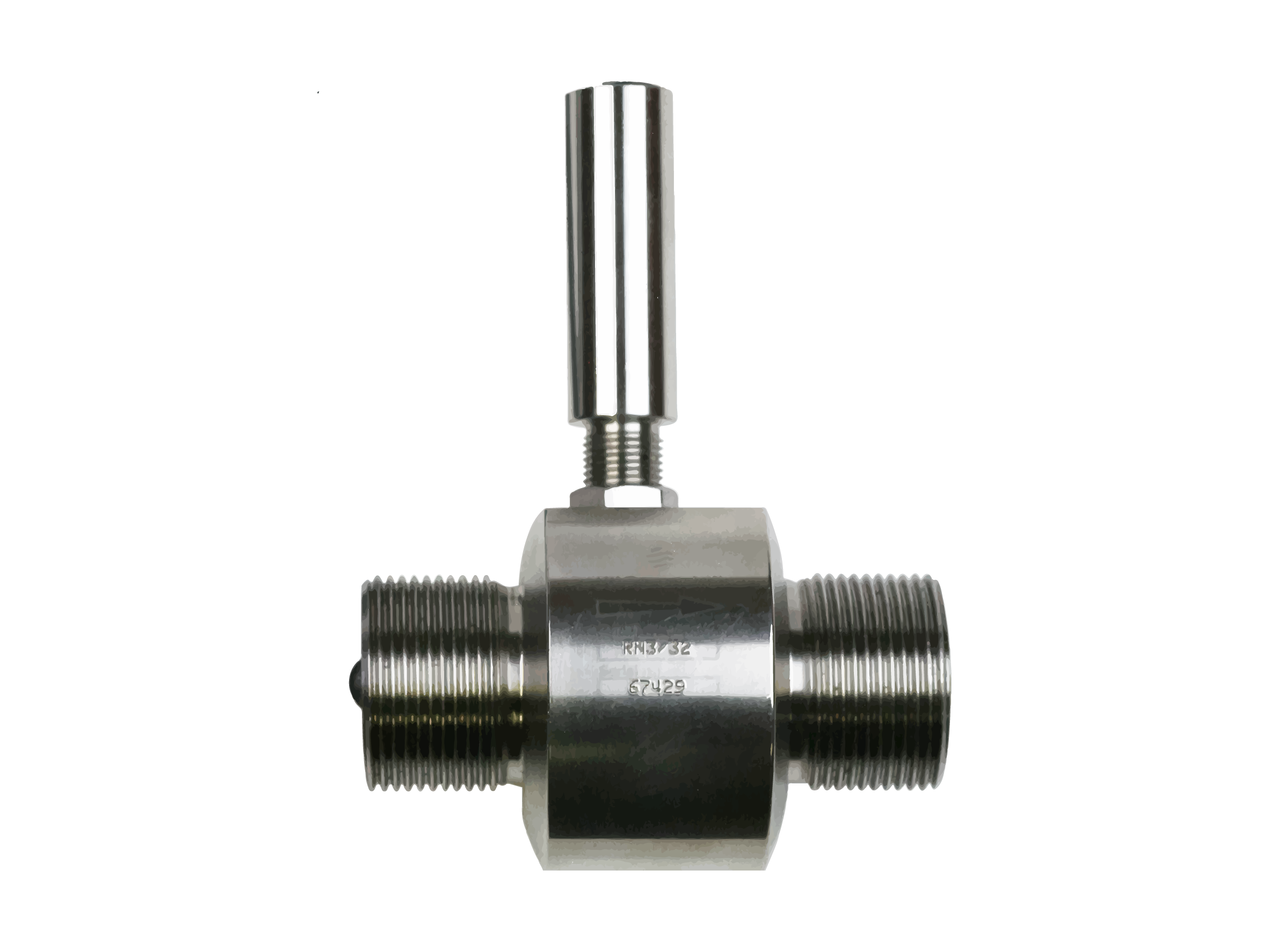

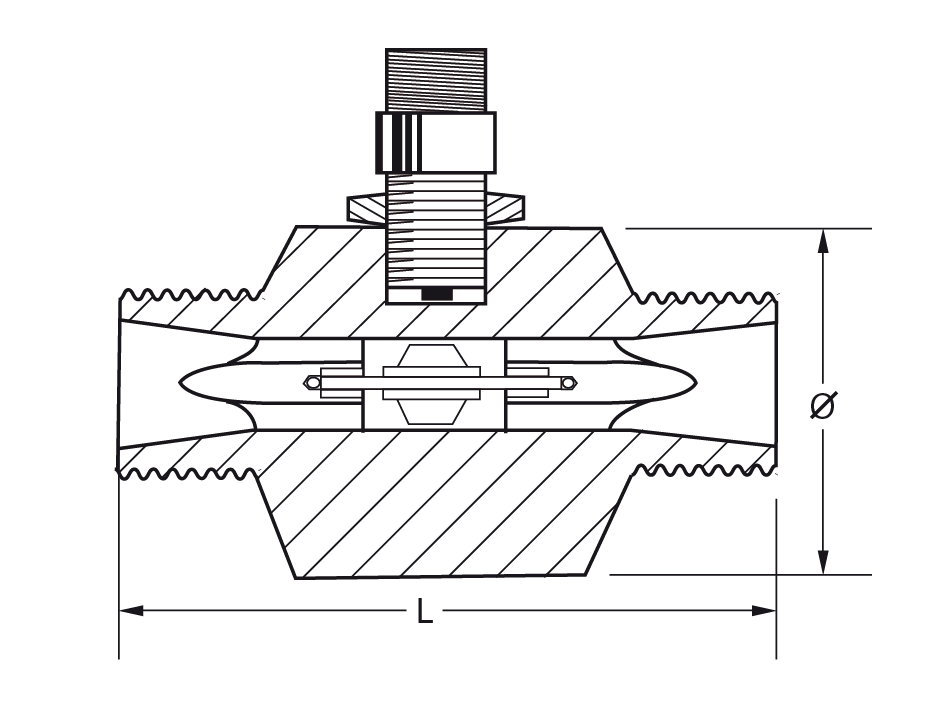

■ タービン式流量計・材質/仕様(ねじ込みタイプ モデル:RN3)

・本体:SUS316

・ローター:SUS431

・ローターシャフト:超硬

・スラスト玉軸受:超硬

・スリーブベアリング:カーボングラファイト充填剤入りPTFE(標準仕様) / 超硬(高温仕様)


  [仕様]
・精度:±0.5%RD以上
・再現性:±0.1%RD
・圧力損失:0.05MPa(最大流量時)
・耐熱:-30〜110℃(標準)-30〜232℃(高温仕様)
・耐圧:3.5MPa(標準)34.5MPa/42MPa/40MPa(高圧仕様)
   [ねじ規格による耐圧オプション]
・G平行ねじ(オネジ3.5MPa/34.5MPa・メネジ42MPa)
・Rテーパーねじ(メネジ40MPa)

型式
流量 (L/分)
K係数(パルス/L)*
ネジ径
L (mm)
Φ (mm)
重量  (Kg)
RN3/15/1**
1-10
6000
1/2(-HP: 3/4)
82.6
50.0
0.7
RN3/15/2**
2-20
3800
1/2(-HP: 3/4)
82.6
50.0
0.7
RN3/20/5
5-50
1080
3/4
82.6
50.0
0.7
RN3/20/8
8-80
1080
3/4
82.6
50.0
0.7
RN3/25/11
11-110
600
1
90.5
63.5
1.2
RN3/25/15
15-150
520
1
90.5
63.5
1.2
RN3/25**
25-250
362
1(-HP: 1-1/4)
90.5
63.5
1.1
RN3/32
45-450
111
1-1/4
110.0
75.0
1.6
RN3/40
67-670
82
1-1/2
116.7
76.2
1.7
RN3/50
110-1100
59
2
154.0
89.0
3.1
RN3/80
225-2250
16
3
200.0
120.0
10.0
 *公称K係数は、20ºCでの水に基づいています。納入される各流量計は個別に校正されており、固有のK係数があります。
**-HPを選択した場合、下記モデルのネジ径はサイズが異なります。
RN3/15/1→ RN3/20/1 (3/4”), RN3/15/2→ RN3/20/2 (3/4”), RN3/25→ RN3/32/25 (1-1/4”)

■ タービン式流量計・RN4 共通オプション

ミリボルト正弦波(標準)

-PPW:矩形波(方形波)

-FC7:4-20 mAアナログ信号

-HP:高圧仕様

-HT:ミリボルト正弦波+高温仕様(232℃)

-R5:流量・積算表示 電池式ディスプレイ(パルス出力+4-20mAアナログ出力)

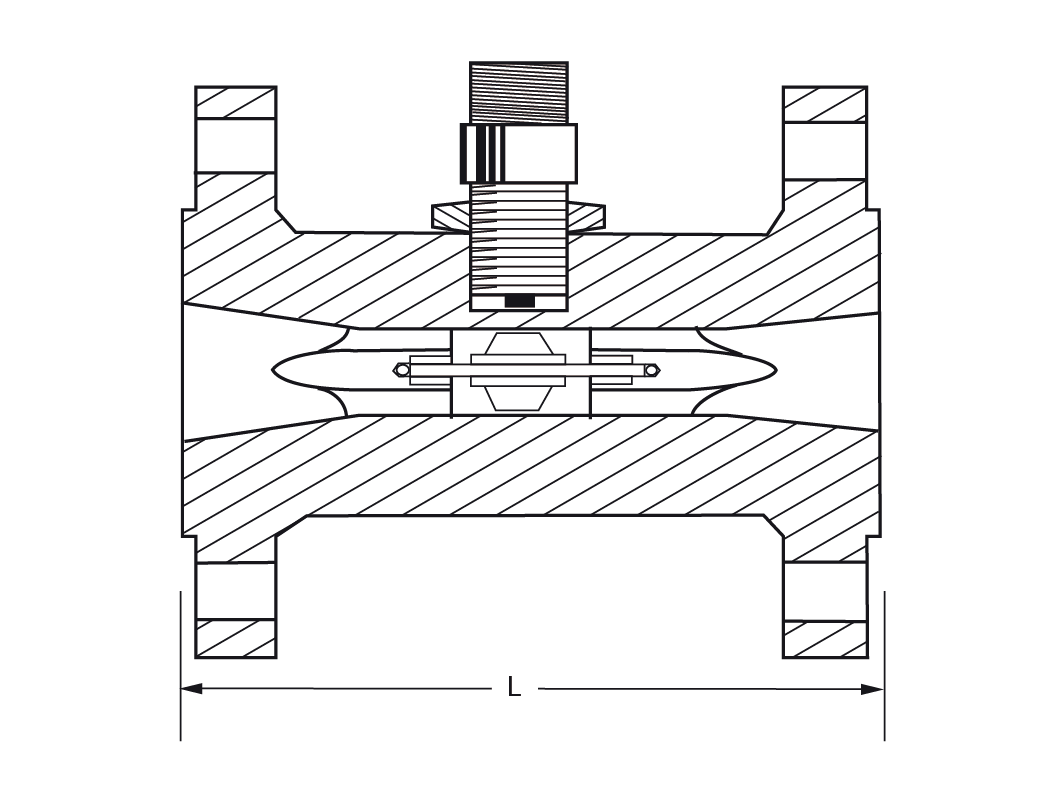

■ タービン式流量計・材質/仕様(RFフランジタイプ モデル;RN4)

・本体:SUS316

・ローター:SUS431

・ローターシャフト:超硬

・スラスト玉軸受:超硬

・スリーブベアリング:カーボングラファイト充填剤入りPTFE(標準仕様) / 超硬(高温仕様)


  [仕様]
・精度:±0.5%RD以上
・再現性:±0.1%RD
・圧力損失:0.05MPa(最大流量時)
・耐熱:-30〜110℃(標準)-30〜232℃(高温仕様)
・耐圧:フランジ規格に依る
   [フランジ規格による耐圧オプション]
・JISフランジ:10K / 20K / 30K / 40K / 63K
・JPI/ANSIフランジ:クラス150 / 300 / 600 / 900 / 1500

型式

流量 (L/分)

K係数(パルス/L)*

フランジ (A)

L (mm)

重量 (Kg)

RN4/15/1

1-10

6000

15

140.0

2.0

RN4/15/2

2-20

3000

15

140.0

2.0

RN4/20/5

5-50

1080

20

139.7

3.0

RN4/20/8

8-80

1080

20

139.7

3.0

RN4/25/15

15-150

520

25

139.7

3.5

RN4/25

25-250

362

25

139.7

3.3

RN4/32

45-450

102

32

145.0

3.9

RN4/40

67-670

72

40

152.4

8.0

RN4/50

110-1100

41

50

165.1

11

RN4/80

225-2250

16

80

250.0

21

RN4/100

450-4500

6.6

100

300.0

32

RN4/150

900-9000

2.8

150

360.0

51

RN4/200

1800-18000

1.7

200

360.0

80

 *公称K係数は、20ºCでの水に基づいています。納入される各流量計は個別に校正されており、固有のK係数があります。

■ タービン式流量計・RN7 共通オプション

ミリボルト正弦波(標準)

-PPW:矩形波(方形波)

-FC7:4-20 mAアナログ信号

-HP:高圧仕様

-HT:ミリボルト正弦波+高温仕様(232℃)

-R5:流量・積算表示 電池式ディスプレイ(パルス出力+4-20mAアナログ出力)

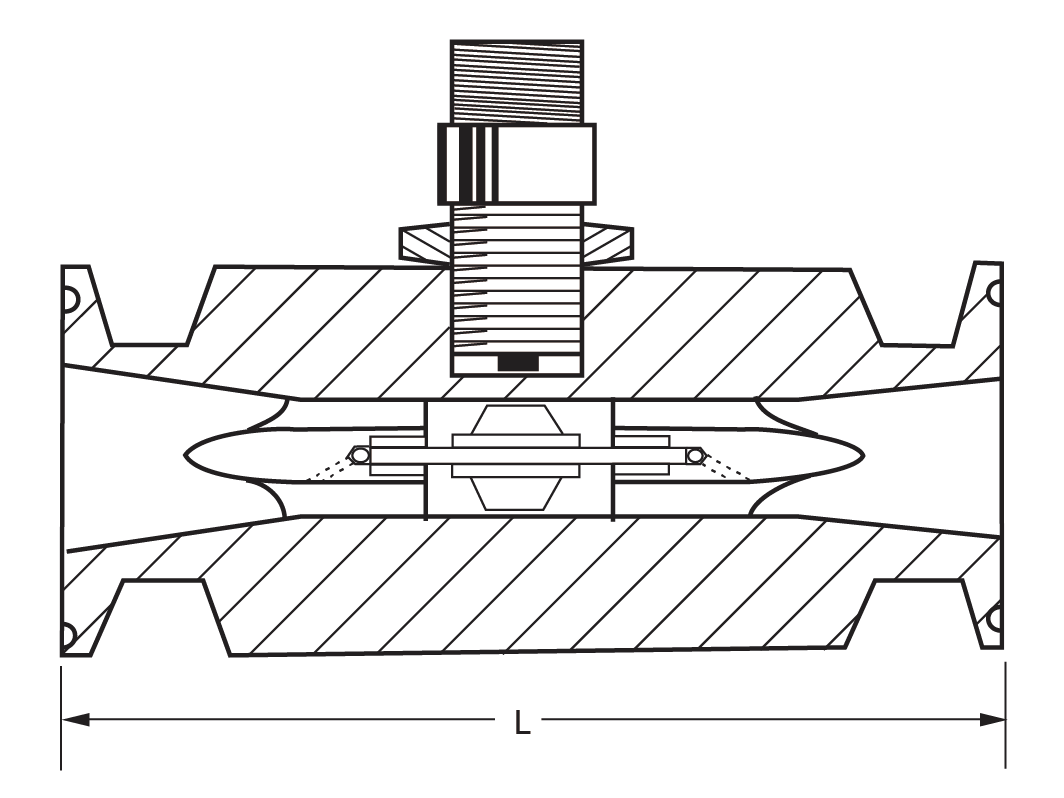

■ タービン式流量計・材質/仕様(サニタリーへルールタイプ モデル:RN7)

・本体:SUS316 ・ローター:SUS431 ・スラスト玉軸受:超硬
・ローターシャフト:超硬 ・スリーブベアリング:カーボングラファイト充填剤入りPTFE(標準仕様)/超硬(高温仕様)

  [仕様]
・精度:±0.5%RD以上
・再現性:±0.1%RD
・圧力損失:0.05MPa(最大流量時)
・耐熱:-30〜110℃(標準)-30〜232℃(高温仕様)
・耐圧:1.6MPa

型式

流量 (L/分)

K係数(パルス/L)*

へルールサイズ

L (mm)

重量  (Kg)

RN7/15/1

1-10

6000

1.0S

127

1.4

RN7/15/2

2-20

3000

1.0S

127

1.4

RN7/20/5

5-50

1080

1.0S

127

1.4

RN7/20/8

8-80

1080

1.0S

127

1.4

RN7/25/15

15-150

520

1.5S

127

1.8

RN7/25

25-250

362

1.5S

127

1.8

RN7/40

65-650

72

2.0S

155

3.0

RN7/50

110-1100

41

2.5S

216

5.2

RN7/80

225-2250

16

3.0S

250

8.0

 *公称K係数は、20ºCでの水に基づいています。納入される各流量計は個別に校正されており、固有のK係数があります。
