ステンレス ねじ込み変換継手

SUS Screwed Fittings



   NPT-PT変換/JIS 10K ねじ込みフランジ/へルールねじ込み継手

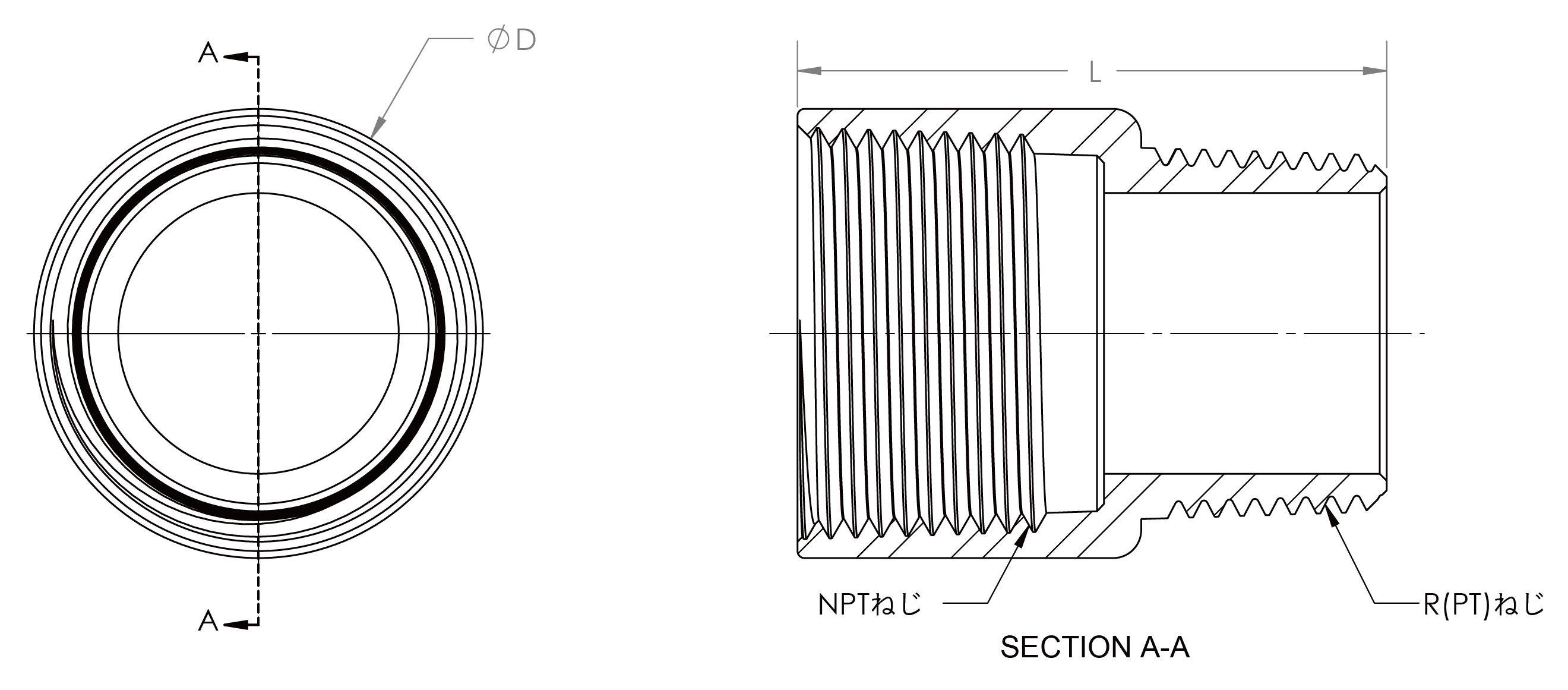

■ SUSF316製 低圧用~2MPa NPT-PT変換アダプタ(同径)




● 種類:変換継手

● 接続種類:ねじ⇔ねじ同径・異種

●ねじの種類:NPT x PT(R)

● 鋼種/表面処理:SUSF316/無し

● 最高使用圧力:2MPa


● 使用流体:水/空気/蒸気/ガス/オイル
型式
呼び径
φD
L
NPT316-20PT
20A (3/4")
32
42
NPT316-25PT
25A (1")
39.5
47
NPT316-32PT
32A (1-1/4")
48.5
51
NPT316-40PT
40A (1-1/2")
55
53
NPT316-50PT
50A (2")
67
61

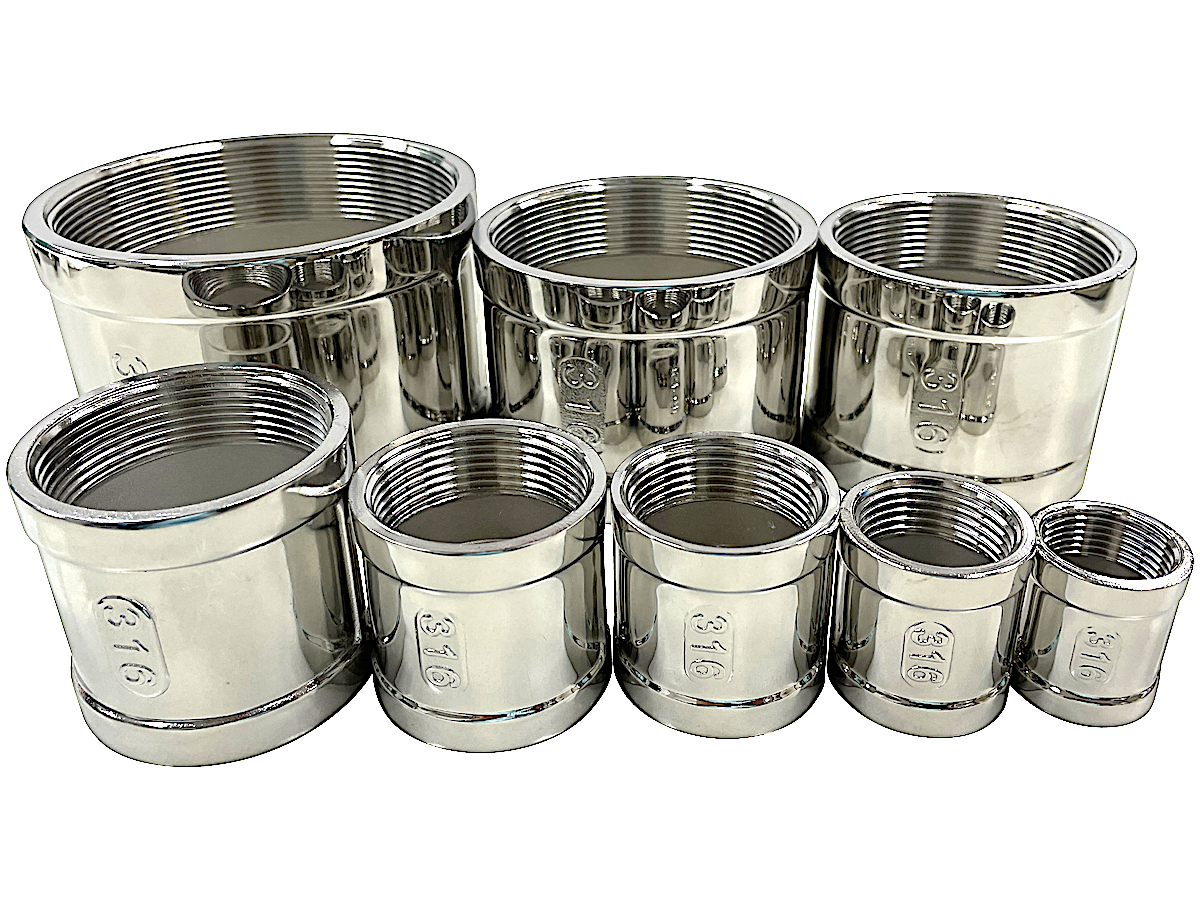

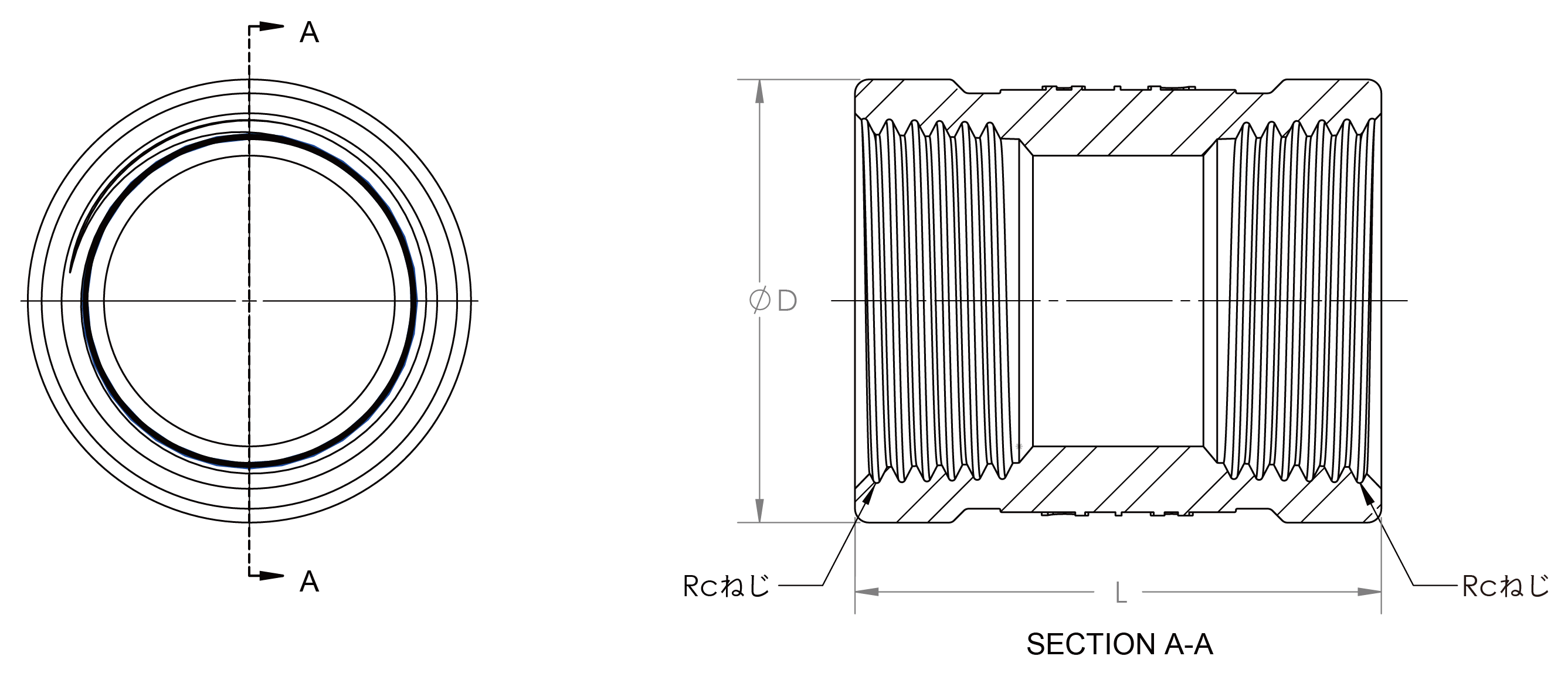

■ SUSF316製 低圧用~2MPa サニタリー 同径ソケット(PTねじ)※バフ研磨+電解研磨仕上げ



● 種類:ソケット継手

● 接続種類:ねじ⇔ねじ同径・同種

●ねじの種類:PT(Rc) x PT(Rc)

● 鋼種/表面処理:SUSF316
         バフ研磨+電解研磨
● 最高使用圧力:2MPa


● 使用流体:水/空気/蒸気/ガス/オイル
型式
呼び径
φD
L
SC316-20
20A (3/4")
32
38
SC316-25
25A (1")
39.5
43
SC316-32
32A (1-1/4")
48.5
49
SC316-40
40A (1-1/2")
55
52
SC316-50
50 (A2")
67
63
SC316-65
65A (2-1/2")
84
70
SC316-80
80A (3")
98
75
SC316-100
100A (4")
124.5
85

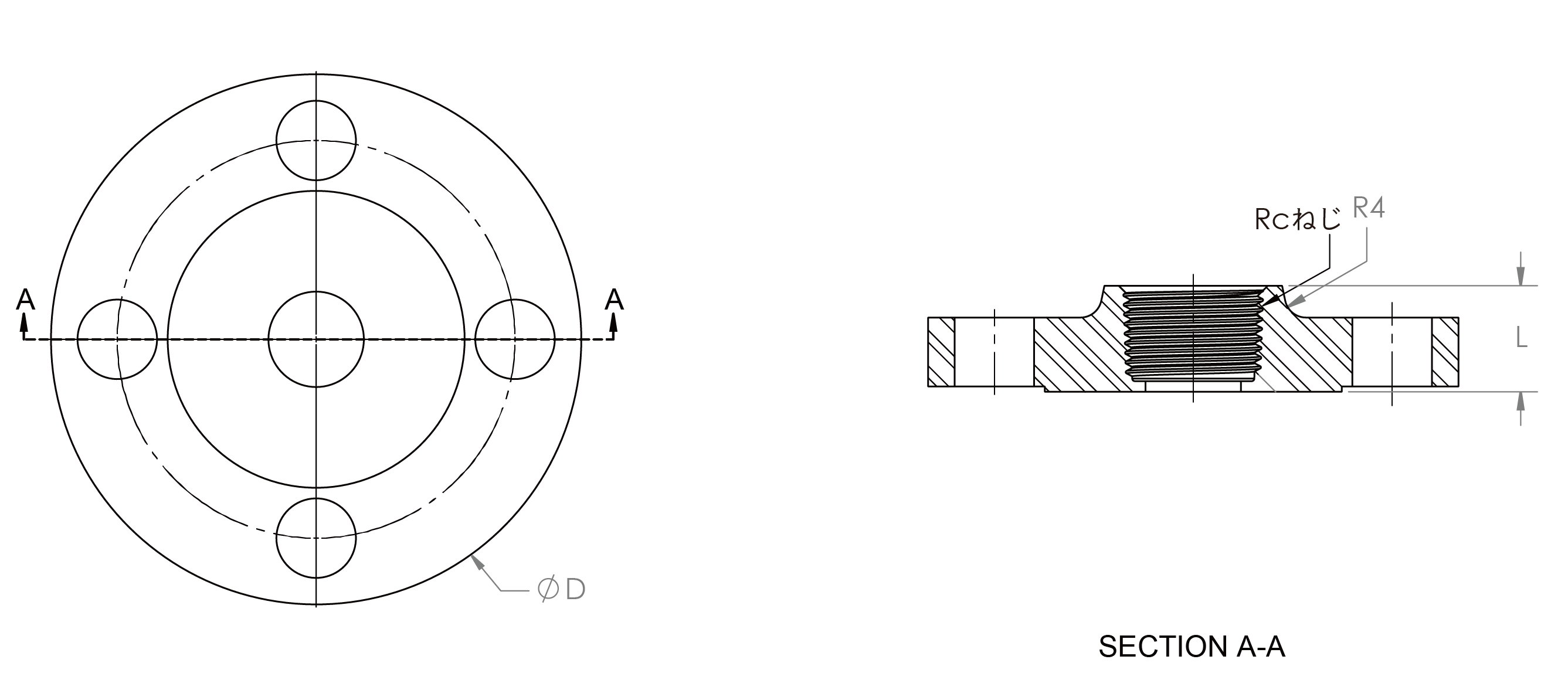

■ SUS316L製 JIS 10K ねじ込み RFフランジ ※電解研磨仕上げ

    ● 種類:JIS RFフランジ
    ● 接続種類:フランジ⇔ねじ
    ●ねじの種類:PT(Rc)

    ● 鋼種/表面処理:SUS316L/電解研磨
    ● 最高使用圧力:2MPa
    ● 使用流体:水/空気/蒸気/ガス/オイル

型式
呼び径
φD
L
RF316-20
20A (3/4")
100
20
RF316-25
25A (1")
125
20
RF316-32
32A (1-1/4")
135
22
RF316-40
40A (1-1/2")
140
24
RF316-50
50 (A2")
155
24
RF316-65
65A (2-1/2")
175
27
RF316-80
80A (3")
185
30
RF316-100
100A (4")
210
36

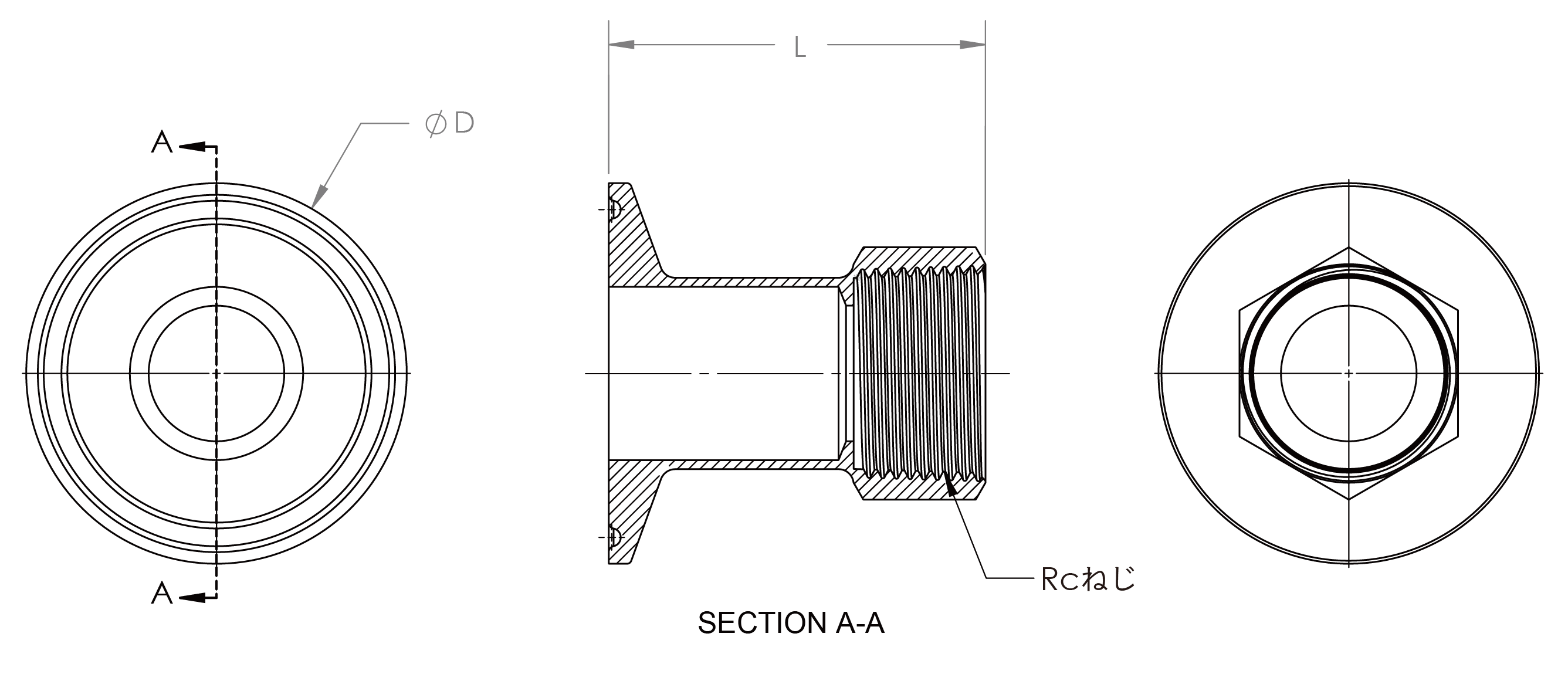

■ SUS316L製 サニタリー へルール用テーパーねじ変換アダプタ ※バフ研磨+電解研磨仕上げ

    ● 種類:ISOへルール変換
    ● 接続種類:へルール⇔ねじ
    ●ねじの種類:PT(Rc)

    ● 鋼種/表面処理:SUS316L/バフ研磨+電解研磨
    ● 最高使用圧力:2MPa
    ● 使用流体:水/空気/蒸気/ガス/オイル

型式
呼び径
φD
L
FR316-1.0-20
1.0S x 20A (3/4")
50.5
50
FR316-1.25-25
1.25S x 25A (1")
50.5
50
FR316-1.5-32
1.5S x 32A (1-1/4")
50.5
50
FR316-2.0-40
2.0S x 40A (1-1/2")
64
55
FR316-2.5-50
2.5S x 50 (A2")
77.5
60
FR316-3.0-65
3.0S x 65A (2-1/2")
91
65
FR316-3.5-80
3.5S x 80A (3")
106
76
FR316-4.5-100
4.5S x 100A (4")
130
100
